Драгла́йн, тянуша (англ. dragline) — одноковшовый экскаватор со сложной канатной связью. Обычно имеет полиспаст, тяговую и подъёмную лебёдки, стрелу и ковш. Длина стрелы может достигать 100 м, вместимость ковша — до 168 м³. Оборудуется, как правило, шагающим ходом, но ранее широко выпускались и на гусеничном шасси. Применяется при больших объемах земляных работ: в карьерах, в гидротехническом и мелиоративном строительстве.

WеniZAY AUTHOR

12:47:16 #2

Система канатов[править | править вики-текст]

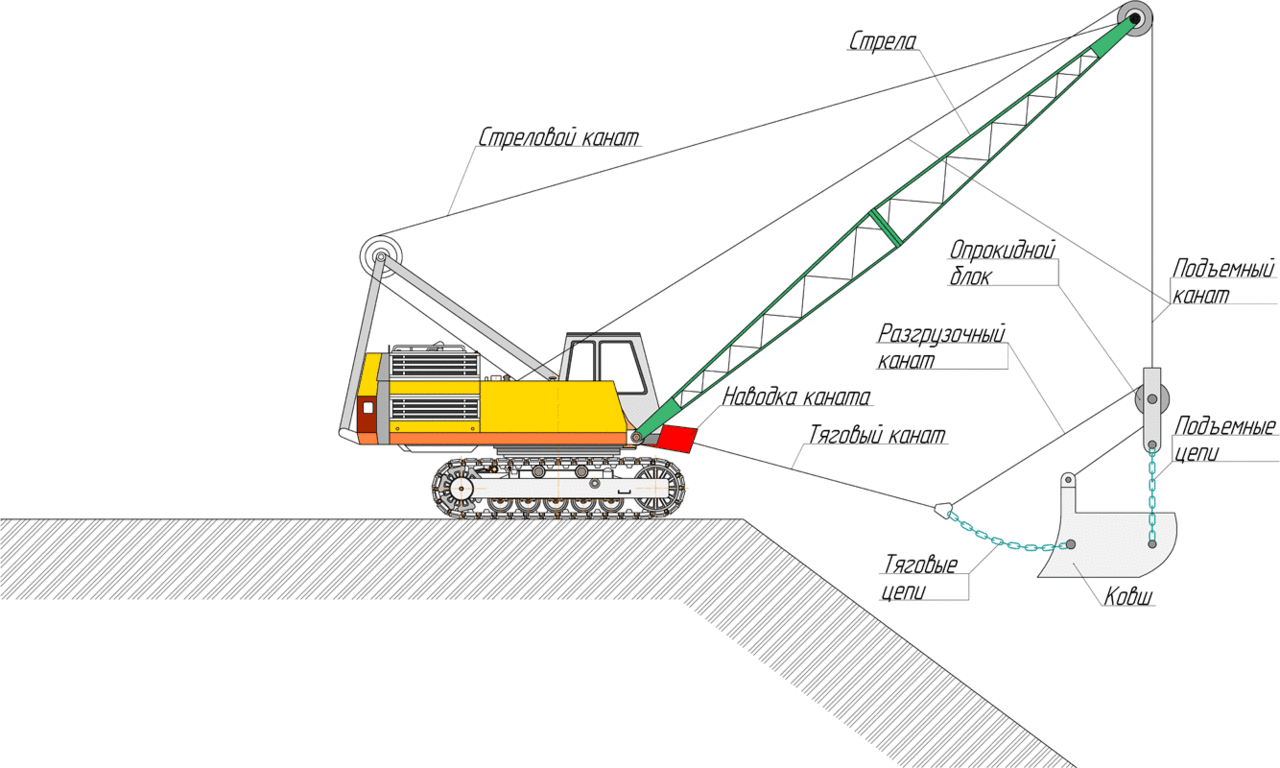

Драглайн имеет сложную систему канатов. Рабочие узлы независимых тяговой и подъёмной лебёдок, во избежание нахлёста, должны быть в постоянном натяжении. Подъём и опускание стрелы, также осуществляется отдельным тросовым механизмом. Опрокидывание ковша происходит за счёт вспомогательного опрокидывающего (разгрузочного) троса см. рисунок.
