Принцип действия

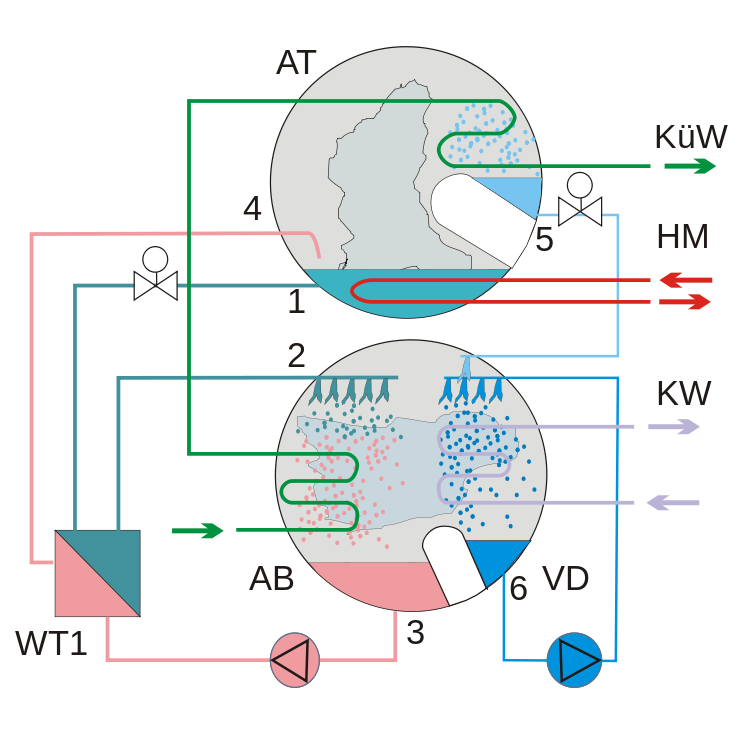

На представленной схеме Бромид-Литиевой абсорбционной холодильной машины охладитель состоит из двух камер.
Верхняя — генератор (AT). Это горячая камера с относительно высоким давлением.
Нижняя — испаритель (VD) и абсорбер (AB). Это холодная камера с очень низким давлением (2мБар).
Под действием тепла (HM) в генераторе из раствора бромида лития выделяются пары воды (хладагента), которые переносятся в конденсатор. Водяной пар конденсируется, отдавая тепло воде охлаждающего контура KüW. Охлажденная вода по линии 5 поступает в испаритель, где при низком давлении закипает при температуре +6 °C и забирает тепло от охлаждаемого контура чиллер-фанкойл (KW). Насос VD прокачивает воду на форсунки, что способствует более интенсивному теплообмену. В других типах АБХМ охлаждаемый контур не обрызгивается, а погружается в ванну хладагента.
Оставшийся концентрированный раствор бромида лития по линии 1-2 через растворный теплообменник/гидравлический затвор WT1 переходит в абсорбер. Для улучшения абсорбции раствор разбрызгивается форсунками и поглощает водяной пар из испарителя. Процесс абсорбции связан с выделением теплоты, которая отводится охлаждающим контуром KüW в абсорбере АВ. Полученный раствор воды и бромида лития перекачивается по линии 3-4 в генератор через регулятор/теплообменник WT1, и цикл повторяется снова.
